Constraint Layout

ConstraintLayout 是一种高级布局系统，适合复杂 UI。可以在 Compose 中使用，用来创建：

• 复杂对齐
• 多视图相互依赖的布局
• 百分比布局
• 链式布局（Chains）
• Barrier（根据子项动态位置对齐）
• Guideline（引导线）
• 测量依赖（Dimension）

基本使用

1. 添加依赖

// build.gradle.kts
implementation("androidx.constraintlayout:constraintlayout-compose:1.1.1")

依赖添加完后，点击 Sync Now 按钮。

2. 创建引用

@Composable
fun ConstraintLayoutScreen(modifier: Modifier = Modifier) {
    ConstraintLayout(modifier = Modifier.fillMaxWidth()) {
        // 1. 创建约束的引用
        // createRefs()：为每个 Composable 生成唯一的引用（Reference），
        // 然后与 constrainAs 修饰符一起使用，为这些 Composable 指定约束。
        val (box1, box2, text) = createRefs()
    }
}

3. 设置约束

@Composable
fun ConstraintLayoutScreen(modifier: Modifier = Modifier) {
    ConstraintLayout(modifier = Modifier.fillMaxWidth()) {
        // 1. 创建约束的引用
        // createRefs()：为每个 Composable 生成唯一的引用（Reference），
        // 然后与 constrainAs 修饰符一起使用，为这些 Composable 指定约束。
        val (box1, box2, text) = createRefs()

        // 2. 约束元素
        // 约束 Box1
        Box(
            modifier = Modifier
                .size(100.dp)
                .background(Color.Red)
                .constrainAs(box1) {
                    // constrainAs()：允许你为某个 Composable 定义约束，
                    // 这些约束可以相对于其他 Composable，或相对于父布局来设置。

                    // 设置约束信息
                    top.linkTo(parent.top, margin = 100.dp)
                    start.linkTo(parent.start, margin = 40.dp)
                }
        )

        // 约束 Box2
        Box (
            modifier = Modifier
                .size(200.dp)
                .background(Color.Green)
                .constrainAs(box2) {
                    // 设置约束
                    top.linkTo(box1.bottom, margin = 20.dp)
                    start.linkTo(parent.start, margin = 30.dp)
                }
        )

        // 约束 Text
        Text(
            text = "Constraint Layout",
            modifier = Modifier.constrainAs(text) {
                // 设置约束
                top.linkTo(box2.bottom, margin = 16.dp)
                end.linkTo(parent.end, margin = 16.dp)
            }
        )
    }
}

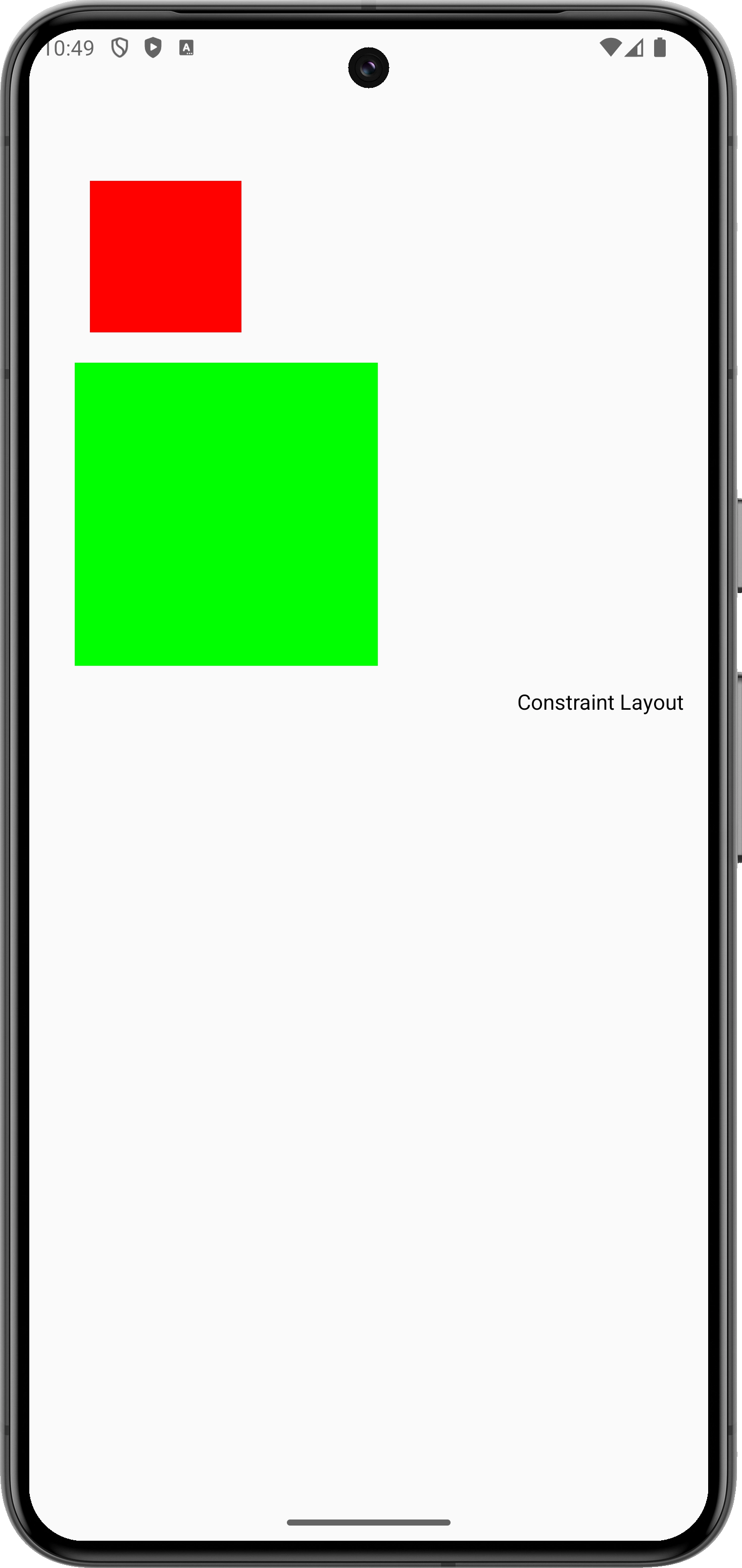

运行效果，如下所示

Guidelines

在 ConstraintLayout 中，Guidelines（引导线） 是不可见的布局辅助工具，它们可以帮助你实现界面元素的精确定位与对齐。

Guidelines 充当布局中的参考线，使你能够将视图（Composable）定位到这些参考线的位置，而不仅仅是依赖父布局边缘或其他视图的位置。

一个 Guideline 可以是水平的（Horizontal）或垂直的（Vertical）：

• 垂直 Guideline（Vertical Guideline）：自身宽度为 0，高度等于父级 ConstraintLayout 的高度
• 水平 Guideline（Horizontal Guideline）：自身高度为 0，宽度等于父级 ConstraintLayout 的宽度

@Composable
fun ConstraintLayoutScreen(modifier: Modifier = Modifier) {
    ConstraintLayout(modifier = Modifier.fillMaxWidth()) {
        // 1. 创建约束的引用
        // createRefs()：为每个 Composable 生成唯一的引用（Reference），
        // 然后与 constrainAs 修饰符一起使用，为这些 Composable 指定约束。
        val (box1, box2, text) = createRefs()

        // Guidelines：通过将元素定位在父布局起始端或结束端的某个百分比位置，
        // 或固定距离处，帮助你创建一致且可适配的布局。
        val guideline1 = createGuidelineFromStart(0.15f)

        // 2. 约束元素
        // 约束 Box1
        Box(
            modifier = Modifier
                .size(100.dp)
                .background(Color.Red)
                .constrainAs(box1) {
                    // constrainAs()：允许你为某个 Composable 定义约束，
                    // 这些约束可以相对于其他 Composable，或相对于父布局来设置。

                    // 设置约束信息
                    top.linkTo(parent.top, margin = 100.dp)
                    start.linkTo(guideline1)
                }
        )

        // 约束 Box2
        Box (
            modifier = Modifier
                .size(200.dp)
                .background(Color.Green)
                .constrainAs(box2) {
                    // 设置约束
                    top.linkTo(box1.bottom, margin = 20.dp)
                    start.linkTo(guideline1)
                }
        )

        // 约束 Text
        Text(
            text = "Constraint Layout",
            modifier = Modifier.constrainAs(text) {
                // 设置约束
                top.linkTo(box2.bottom, margin = 16.dp)
                start.linkTo(guideline1)
            }
        )
    }
}

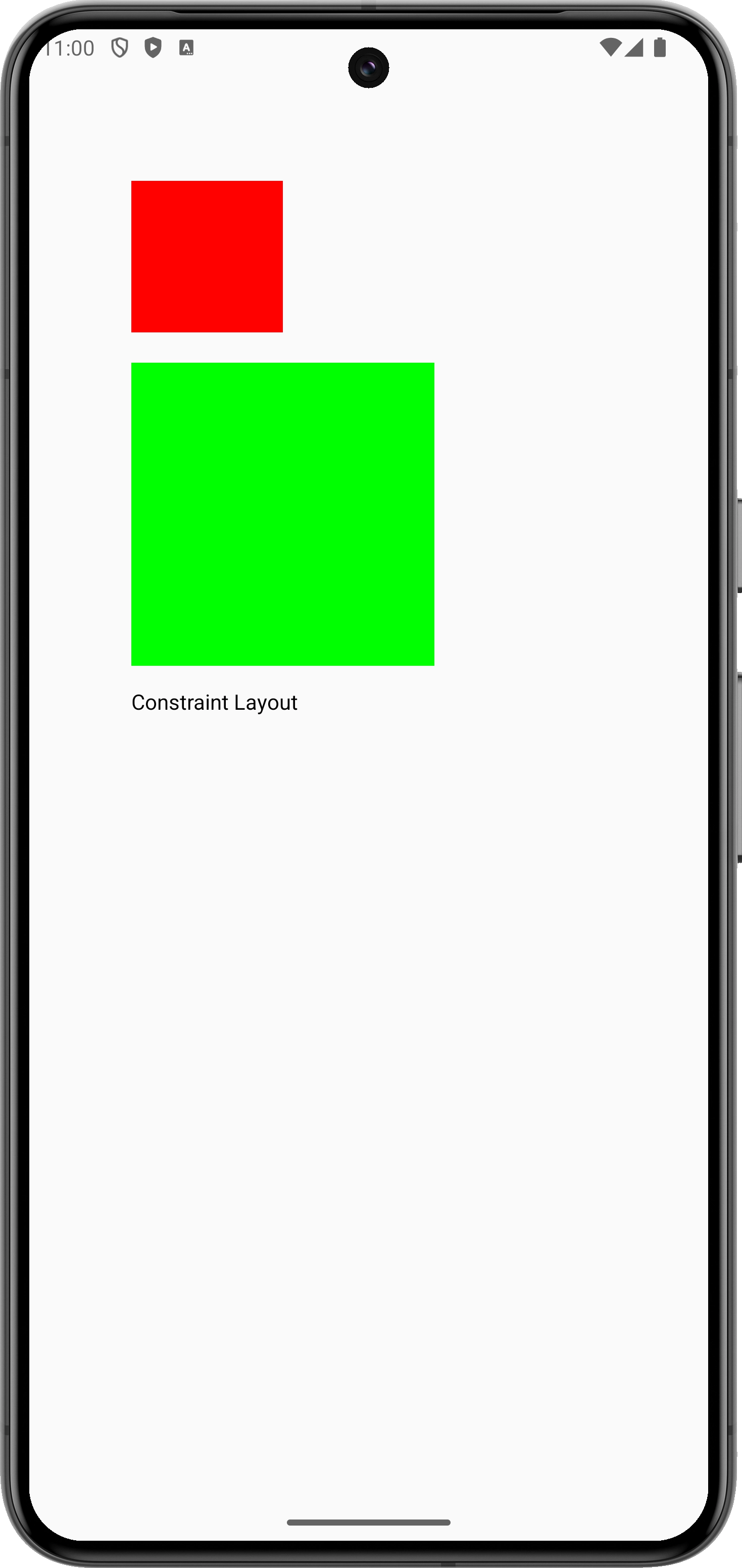

运行效果，如下所示

Barrier

Barrier 是另一种辅助组件。它接收多个视图作为输入，并根据这些引用视图中最“外侧”的那个，形成一条虚拟的参考线（Guideline）。

和 Guideline 类似，Barrier 也分为两种类型：

• 垂直 Barrier（Vertical Barrier）
• 水平 Barrier（Horizontal Barrier）

Barrier 与 Guideline 的唯一区别是：

• Barrier 的位置是动态的，会根据其内部多个 UI 元素的尺寸变化而改变，用于内容长度不确定；
• Guideline 的位置是固定的（由百分比或固定距离决定，不会因内容变化而移动）。

@Composable
fun ConstraintLayoutScreen(modifier: Modifier = Modifier) {
    ConstraintLayout(modifier = Modifier.fillMaxWidth()) {
        // 1. 创建约束的引用
        // createRefs()：为每个 Composable 生成唯一的引用（Reference），
        // 然后与 constrainAs 修饰符一起使用，为这些 Composable 指定约束。
        val (box1, box2, text) = createRefs()

        // Guidelines：通过将元素定位在父布局起始端或结束端的某个百分比位置，
        // 或固定距离处，帮助你创建一致且可适配的布局。
        val guideline1 = createGuidelineFromStart(0.15f)

        // Barriers：用于基于多个元素的边缘来创建约束。
        val barrier = createEndBarrier(box1, box2)

        // 2. 约束元素
        // 约束 Box1
        Box(
            modifier = Modifier
                .size(100.dp)
                .background(Color.Red)
                .constrainAs(box1) {
                    // constrainAs()：允许你为某个 Composable 定义约束，
                    // 这些约束可以相对于其他 Composable，或相对于父布局来设置。

                    // 设置约束信息
                    top.linkTo(parent.top, margin = 100.dp)
                    start.linkTo(guideline1)
                }
        )

        // 约束 Box2
        Box (
            modifier = Modifier
                .size(200.dp)
                .background(Color.Green)
                .constrainAs(box2) {
                    // 设置约束
                    top.linkTo(box1.bottom, margin = 20.dp)
                    start.linkTo(guideline1)
                }
        )

        // 约束 Text
        Text(
            text = "Constraint Layout",
            modifier = Modifier.constrainAs(text) {
                // 设置约束
                top.linkTo(box2.bottom, margin = 16.dp)
                start.linkTo(barrier, margin = 16.dp)
            }
        )
    }
}

运行效果，如下所示

Chains

在 ConstraintLayout 中，Chain（链） 是一组相互依赖的元素，它们在水平或垂直方向上通过约束形成一种“链式布局”，可以控制元素在父布局中的分布方式。

Chain 类型

ChainStyle	说明
Spread	元素均匀分布，占满父布局
SpreadInside	首尾元素贴边，中间元素均匀分布
Packed	所有元素紧密堆积在一起，可用 bias 调整位

示例代码

@Composable
fun ConstraintLayoutScreen(modifier: Modifier = Modifier) {
    ConstraintLayout(modifier = Modifier.fillMaxSize()) {
        // 1. 创建约束的引用
        // createRefs()：为每个 Composable 生成唯一的引用（Reference），
        // 然后与 constrainAs 修饰符一起使用，为这些 Composable 指定约束。
        val (box1, box2, text) = createRefs()

        // Guidelines：通过将元素定位在父布局起始端或结束端的某个百分比位置，
        // 或固定距离处，帮助你创建一致且可适配的布局。
        val guideline1 = createGuidelineFromStart(0.15f)

        // Barriers：用于基于多个元素的边缘来创建约束。
        val barrier = createEndBarrier(box1, box2)

        // 2. 约束元素
        // 约束 Box1
        Box(
            modifier = Modifier
                .size(100.dp)
                .background(Color.Red)
                .constrainAs(box1) {
                    // constrainAs()：允许你为某个 Composable 定义约束，
                    // 这些约束可以相对于其他 Composable，或相对于父布局来设置。

                    // 设置约束信息
                    top.linkTo(parent.top, margin = 100.dp)
                    start.linkTo(guideline1)
                }
        )

        // 约束 Box2
        Box (
            modifier = Modifier
                .size(200.dp)
                .background(Color.Green)
                .constrainAs(box2) {
                    // 设置约束
                    top.linkTo(box1.bottom, margin = 20.dp)
                    start.linkTo(guideline1)
                }
        )

        // 约束 Text
        Text(
            text = "Constraint Layout",
            modifier = Modifier.constrainAs(text) {
                // 设置约束
                top.linkTo(box2.bottom, margin = 16.dp)
                start.linkTo(barrier, margin = 16.dp)
            }
        )

        // Chains
        createVerticalChain(box1, box2, chainStyle = ChainStyle.Spread)
    }
}

运行效果，如下所示
