布局 （Layout）

每个布局文件只包含一个根元素，该元素必须是一个View或者 ViewGroup对象。一旦定义了根元素，就可以添加其它布局对象或者小组件作为子元素，以逐步构建定义布局的视图层级结构。

布局文件加载

当编译app的时候，每个XML布局文件都被编译成一个 View 资源。在应用代码的 Activity.onCreate() 回调方法里加载这个布局资源。

通过调用 setContentView() 方法来实现，并将布局资源的引用以以下形式传递给它：R.layout.layout_file_name。

public class MainActivity extends AppCompatActivity {

    // onCreate 方法是Android框架在Activity启动时调用方法。
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }
}

常见布局

线性布局（Linear Layout）

一种将其子视图按单一的水平或垂直方向排列的布局。当窗口的内容长度超过屏幕长度时，它会自动创建一个滚动条（scrollbar）。

<?xml version="1.0" encoding="utf-8"?>
<!--
android:orientation="vertical" 设置排列的方向
-->
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/main"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Text Number 1"
        android:textSize="18sp"/>

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Text Number 2"
        android:textSize="18sp"/>

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Text Number 3"
        android:textSize="18sp"/>

</LinearLayout>

效果图，如下所示

相对布局（Relative Layout）

允许你根据其它子视图（例如：子视图 A 位于子视图 B 的左侧）或 父视图（例如：与父视图的顶部对齐）来指定子视图的位置。

<?xml version="1.0" encoding="utf-8"?>
<!--
    layout_below: 在某个视图的下方
    layout_centerHorizontal: 水平居中
    layout_alignLeft: 左对齐
-->
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:layout_centerHorizontal="true"
        android:id="@+id/text1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Text Number 1"
        android:textSize="32sp"/>

    <TextView
        android:layout_alignLeft="@+id/text1"
        android:id="@+id/text2"
        android:layout_below="@+id/text1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Text Number 2"
        android:textSize="32sp"/>
</RelativeLayout>

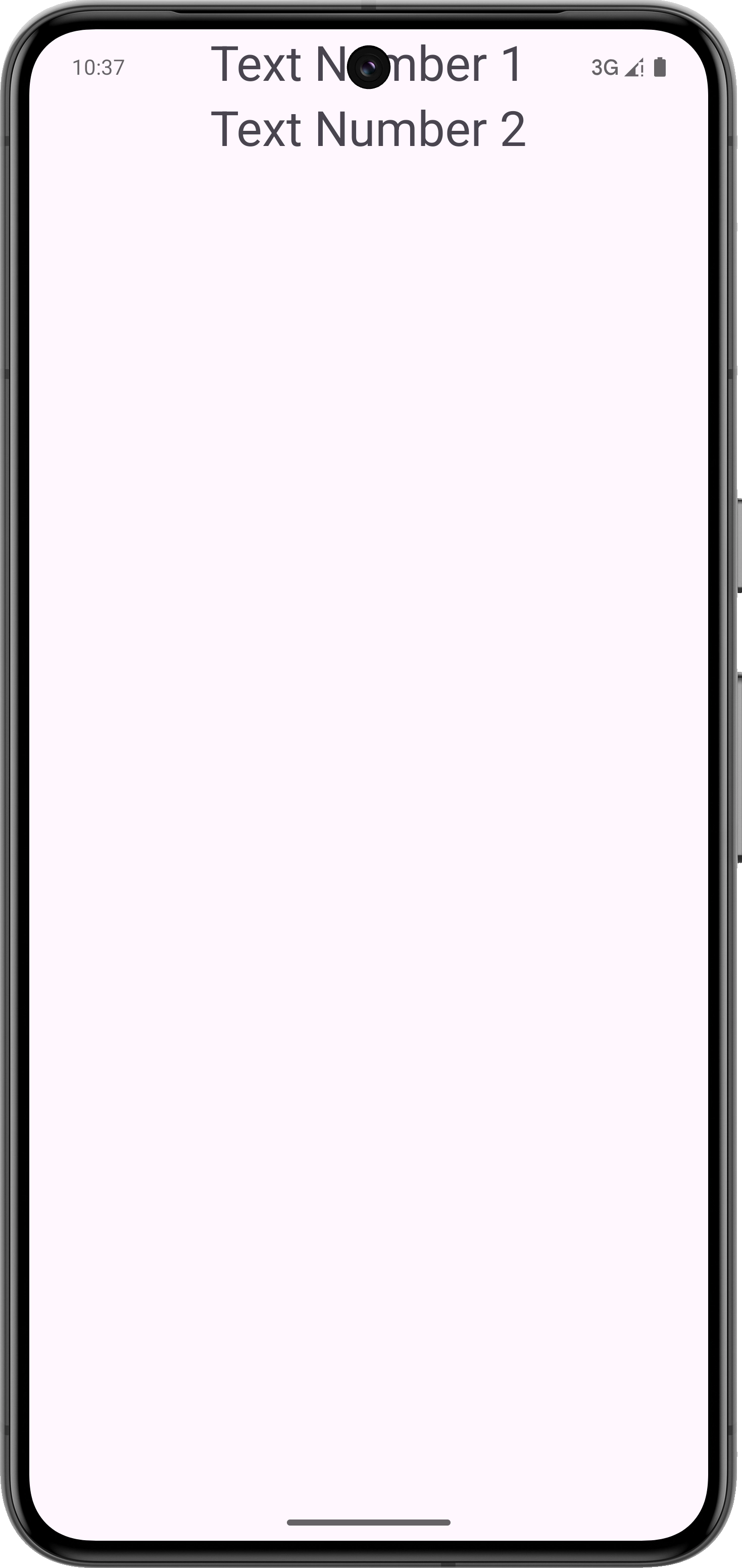

效果图如下所示

约束布局（Constraint Layout）

它允许你在 不使用嵌套视图组（即保持扁平的 View 层级） 的情况下，创建大型且复杂的布局。它与 RelativeLayout（相对布局） 类似，所有视图都根据 与同级视图或父布局之间的关系 来进行定位。但 约束布局 比 相对布局 更加灵活，并且在 Android Studio 的布局编辑器 中更易于使用。

ConstraintLayout 基于视图之间的关系工作，这些视图被称为约束。在 ConstraintLayout 中，最核心的部分就是 创建和设置这些约束。

XML中的约束属性：

app:layout_constraint<SOURCE_ANCHOR>_to<TARGET_ANCHOR>of=”<TARGET_ID>“
<SOURCE_ANCHOR>、<TARGET_ANCHOR>的取值：start、end、top、bottom

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:id="@+id/firstTextView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="68dp"
        android:text="你好世界！"
        android:textSize="32sp"
        app:layout_constraintEnd_toEndOf="@+id/secondTextView"
        app:layout_constraintHorizontal_bias="0.486"
        app:layout_constraintStart_toStartOf="@+id/secondTextView"
        app:layout_constraintTop_toBottomOf="@+id/secondTextView" />

    <TextView
        android:id="@+id/secondTextView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="56dp"
        android:text="另一个 TextView"
        android:textSize="32sp"
        app:layout_constraintStart_toStartOf="@+id/thirdTextView"
        app:layout_constraintTop_toBottomOf="@+id/thirdTextView" />

    <TextView
        android:id="@+id/thirdTextView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="60dp"
        android:layout_marginTop="96dp"
        android:text="欢迎来到我们的课程"
        android:textSize="32sp"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />


</androidx.constraintlayout.widget.ConstraintLayout>

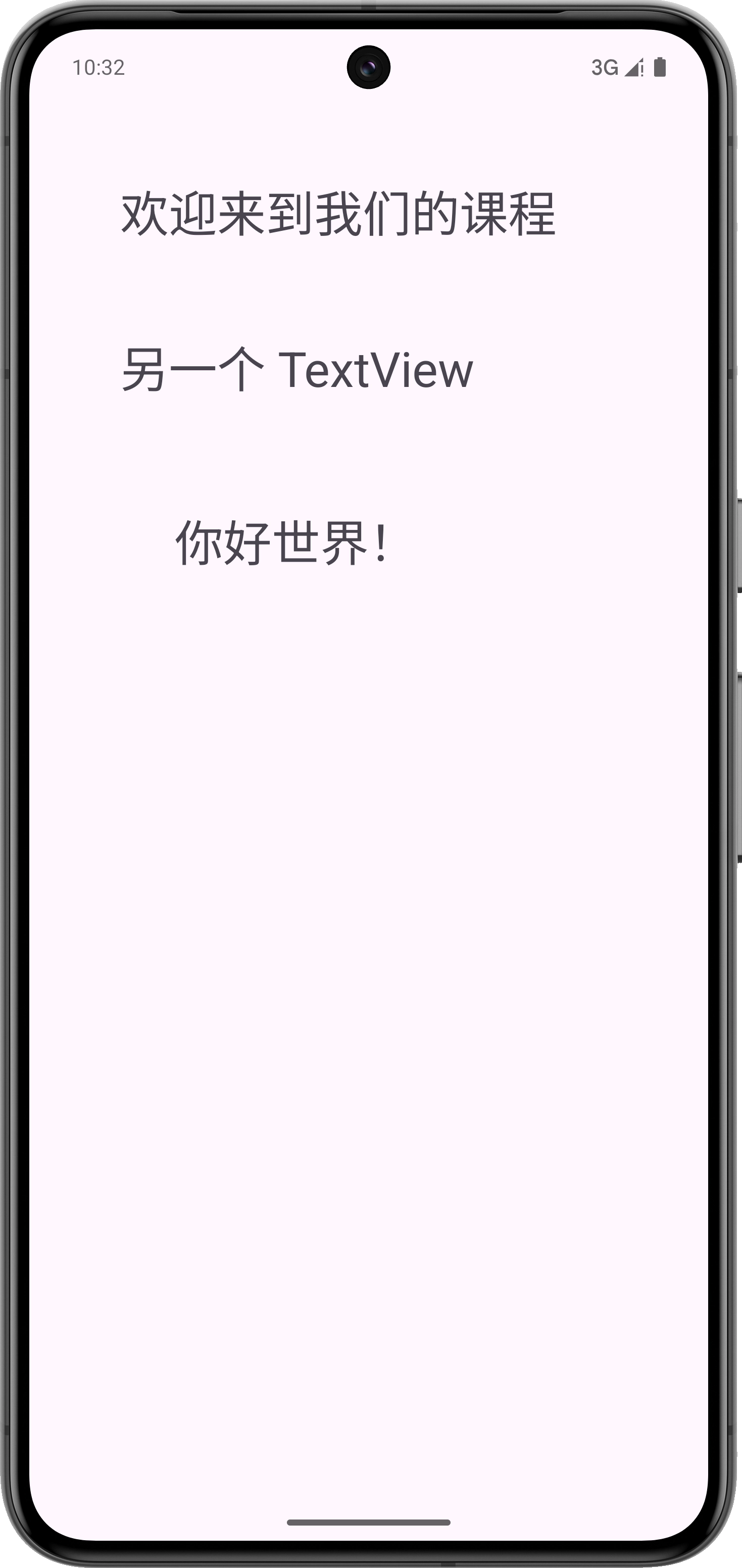

效果如下图所示
